Po długim czasie przygotowań, od zamkniętej i otwartej wersji beta, ZWCAD 2019 ujrzał teraz światło dzienne. W tej wersji udało nam się zawrzeć sporo nowości i ulepszeń.
Zachęcamy gorąco do zapoznania się z najnowszą wersją.
Poniżej prezentujemy listę najważniejszych zmian w tej wersji programu.

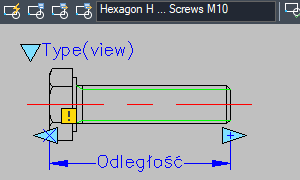

Tworzenie i edycja bloków dynamicznych
Dzięki blokom dynamicznym możemy wymiarować bloki tak, aby można było łatwo zmieniać ich wymiary oraz stany widoczności. Na przykład możemy zmieniać długość bloku śruby, oraz zmieniać rzut – z boku lub z góry.
Do edycji bloków dynamicznych możemy użyć polecenia BEDIT.
W poprzednich wersjach ZWCAD (2015, 2017, 2018) można było używać istniejących bloków, natomiast teraz możemy również tworzyć je i edytować.

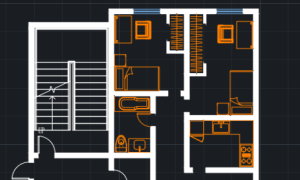

Podkładanie plików PDF jak rastry
W ZWCAD PRO 2017 oraz 2018 było narzędzie do konwersji wektorowych plików PDF do elementów rysunkowych.
W ZWCAD 2019 możemy już wstawiać bezpośrednio pliki PDF, podobnie jak rastry. Co ważne, program będzie widział wektorowe obiekty w PDF jako obiekty rysunkowe, np. będzie znajdował punkty charakterystyczne, pozwoli na zmianę stanu warstw pliku PDF. Możemy sterować wyświetlaniem ramki, oraz przycinać PDFa do swojej obwiedni.

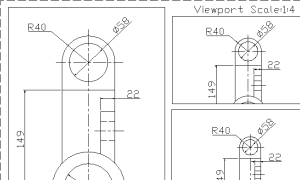

Skala opisowa
W modelu możemy definiować skalę, która w przestrzeni papieru automatycznie dopasuje się do skali rzutni. Możemy wyświetlić na jednym arkuszu kilka rzutni, każdą w innej skali, a wysokość opisów (teksty, kreskowania, bloki, wymiary, tolerancje) będą miały jednakową wielkość.

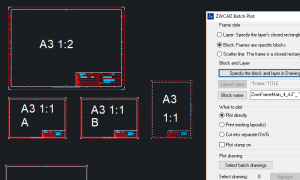

Drukowanie grupowe z modelu
Wielu użytkowników korzysta tylko z przestrzeni modelu (nie używa przestrzeni papieru).
Dla tych użytkowników mamy nową funkcję – drukowanie grupowe.
Określamy warstwę, która jest odpowiedzialna za granicę arkuszy w przestrzeni modelu. Wszystkie takie arkusze wydrukujemy za jednym zamachem – polecenie ZWPLOT.

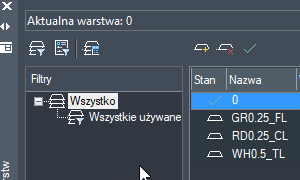

Dokowane okno warstw
W ZWCAD 2019 okno warstw może być wyświetlane ciągle podczas pracy, możemy również przenieść je na inny ekran.

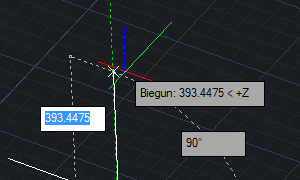

Śledzenie wzdłuż osi Z
Śledzenie biegunowe działa już w trzech osiach X, Y, Z.
Ułatwia to znacząco rysowanie w 3D.
Ciemny i jasny kolor okna
W opcjach możemy ustawić kolor okna ZWCADa – ciemny lub jasny.
Arkusze przestrzeni papieru
W ZWCAD 2019 możemy łatwo zmienić kolejność arkuszy poprzez przeciąganie myszką. Jeśli wciśniemy przycisk CTRL na klawiaturze to przeciągnięcie myszką spowoduje skopiowanie arkusza.

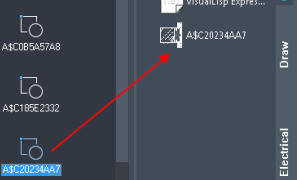

Łatwe przenoszenie bloków z Centrum projektanta do Palety narzędzi

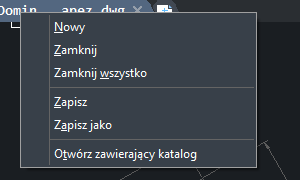

Nowe funkcje z zakładce pliku
Do menu aktywowanego prawym klawiszem myszki na zakładce pliku dodaliśmy nowe funkcje:
- zapisanie,
- zapisanie jako,
- otworzenie katalogu, w którym znajduje się plik.

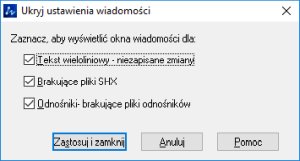

Ustawienia informacji o brakujących XRefach
Możemy wyłączyć na stałe monity o brakujące pliki zewnętrznych odnośników.

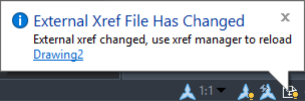

Komunikaty o zmianach w plikach XRef
Jeśli pracujemy na pliku nadrzędnym, a zmieni się odnośnik, zostaniemy powiadomieni o tym fakcie – wyświetli się dymek z odpowiednią informacją.

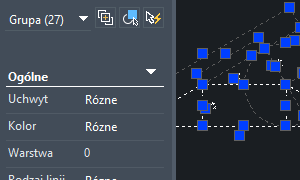

Ilość obiektów w grupie
Dodaliśmy do okna właściwości informacje o ilości obiektów w grupie.

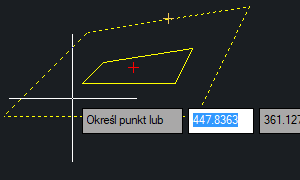

Podgląd offsetu
Dodaliśmy podgląd funkcji offset, przejeżdżając myszką na jedną lub drugą stronę obiektu źródłowego będziemy mieli podgląd jak zostanie narysowany kolejny kształt.
